High Performance Surface Mount PCB Assembly With 1oz Copper Thickness

Lắp ráp PCB bề mặt hiệu suất cao với độ dày đồng 1 oz

  • Làm nổi bật

    Bộ PCB mặt đất hoạt động hiệu suất cao

    ,

    1oz lắp ráp PCB bề mặt

    ,

    0.1mm PCB SMT Assembly

  • Lớp PCB
    2 lớp
  • độ dày đồng
    1 oz
  • Giãn cách dòng tối thiểu
    0,1mm
  • Loại thành phần
    SMD
  • Vật liệu
    FR4
  • Chiều rộng dòng tối thiểu
    0,1mm
  • Kích thước lỗ tối thiểu
    0,2mm
  • Loại lắp ráp
    SMT

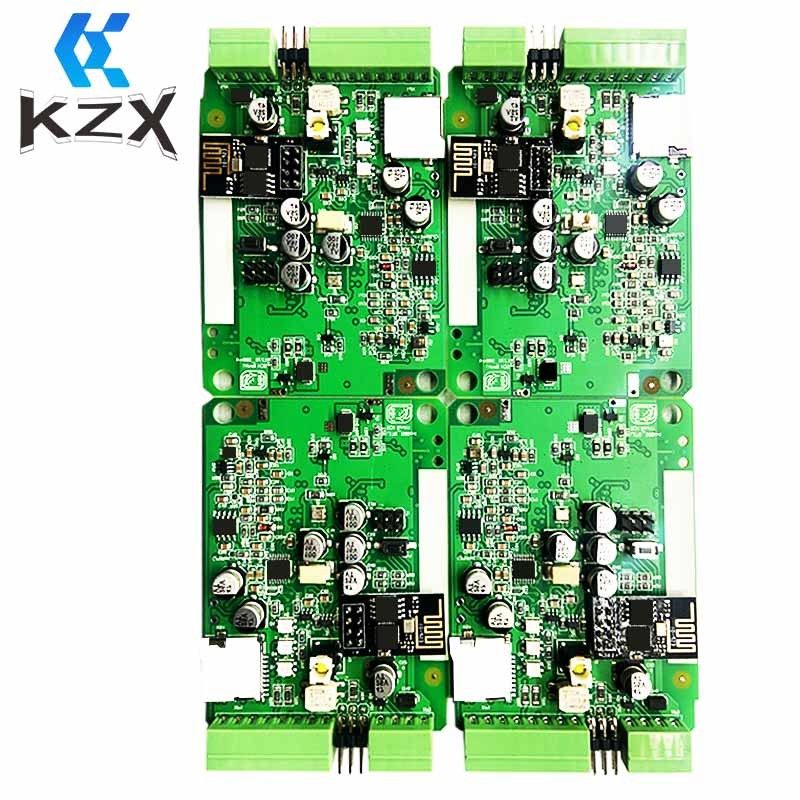

Lắp ráp PCB bề mặt hiệu suất cao với độ dày đồng 1 oz

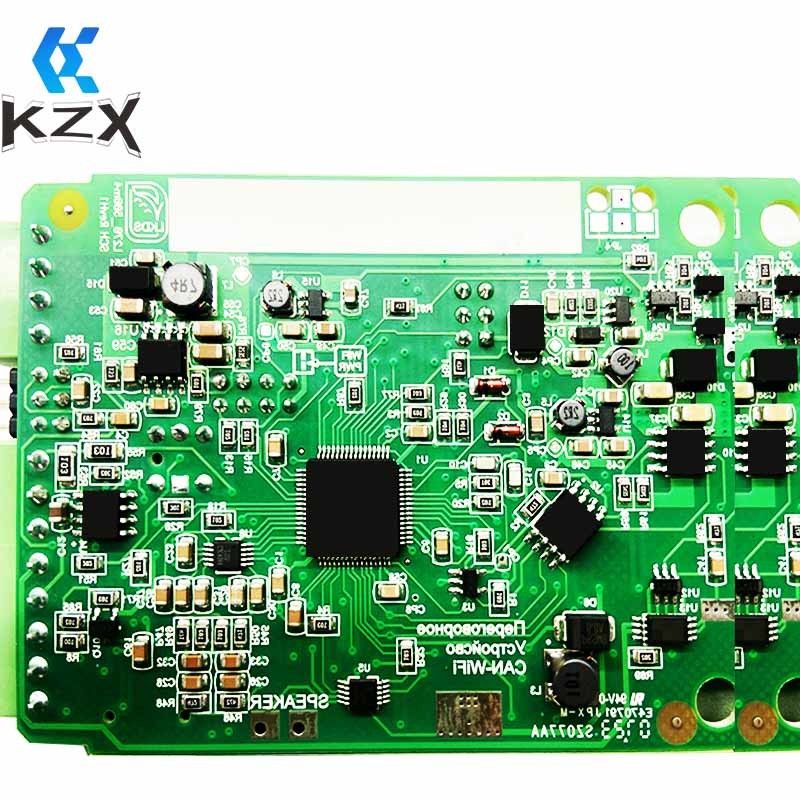

Lắp ráp PCB bề mặt hiệu suất cao với độ dày đồng 1 oz

Mô tả sản phẩm:

Hội đồng PCB SMT là một loại hội đồng bảng mạch chuyên dụng sử dụng công nghệ gắn bề mặt (SMT).Quá trình này được sử dụng để thiết kế và lắp ráp các bảng mạch nhỏ với mức độ chính xác và chính xác caoQuá trình bao gồm việc sử dụng độ dày đồng 1oz, khoảng cách đường tối thiểu là 0,1mm, kích thước lỗ tối thiểu là 0,2mm và loại lắp ráp của SMT.Quá trình lắp ráp này được sử dụng cho bảng mạch hai lớp và lý tưởng cho các ứng dụng mật độ caoKỹ thuật lắp đặt bề mặt của quy trình lắp ráp này rất đáng tin cậy và đảm bảo kết nối hoàn hảo và an toàn giữa các thành phần và bảng mạch.Quá trình này là lý tưởng để tạo ra các bảng mạch hiệu suất cao với hiệu quả cao hơn.



Đặc điểm:

  • Tên sản phẩm: Bộ PCB SMT
  • Vật liệu: FR4
  • Lớp PCB: 2 lớp
  • Kích thước lỗ: 0.2mm
  • Khoảng cách đường tối thiểu: 0,1mm
  • Độ dày đồng: 1 oz
  • Từ khóa: Hội đồng lắp ráp bảng mạch in, Hội đồng PCB, Hội đồng SMT


Các thông số kỹ thuật:

Parameter Giá trị
Sản phẩm Bộ PCB mặt đất
Vật liệu FR4
Loại lắp ráp SMT
Loại thành phần SMD
Lớp PCB 2 lớp
Khoảng cách đường thẳng tối thiểu 0.1mm
Độ rộng đường tối thiểu 0.1mm
Kích thước lỗ 0.2mm
Độ dày đồng 1 oz


Ứng dụng:

Bộ PCB SMT là một loại Bộ lắp đặt bề mặt liên quan đến việc lắp đặt các thành phần bảng mạch in trên bảng mạch in lắp đặt bề mặt.Đó là một quá trình phức tạp đòi hỏi sự chính xác và chính xác liên quan đến vật liệu, độ dày đồng, lớp PCB, và kích thước của lỗ nhỏ nhất là 0,2mm. Vật liệu được sử dụng để tạo ra PCB thường là FR4, và độ dày đồng thường là 1oz.Số lớp của bảng PCB được sử dụng cho loại lắp ráp này khác nhauBộ PCB SMT thường được sử dụng trong nhiều ứng dụng khác nhau như ô tô, công nghiệp, y tế và điện tử tiêu dùng, do độ tin cậy và độ chính xác của nó.



Tùy chỉnh:

Tại ABC Company, chúng tôi hiểu rằng bạn đánh giá cao chất lượng khi nói đến lắp ráp PCB SMT.Thiết bị lắp đặt bề mặtcác kỹ thuật.Thiết bị lắp đặt bề mặtphù hợp với nhu cầu của bạn, từBộ PCB mặt đấtChúng tôi cung cấp SMD với chiều rộng đường min 0,1mm và độ dày đồng 1oz, tất cả trên vật liệu FR4.



Hỗ trợ và Dịch vụ:

Hỗ trợ kỹ thuật và dịch vụ lắp ráp PCB SMT

Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ cho SMT PCB Assembly.Đội ngũ kỹ sư và kỹ thuật viên có tay nghề cao của chúng tôi sẵn sàng hỗ trợ bạn với dự án của bạn từ giai đoạn thiết kế ban đầu đến giai đoạn lắp ráp cuối cùngChúng tôi có thể cung cấp lời khuyên về thực tiễn tốt nhất, hướng dẫn thiết kế, lựa chọn thành phần, tạo mẫu, thử nghiệm và khắc phục sự cố.Các kỹ sư của chúng tôi có kinh nghiệm trong việc sử dụng các công cụ phần mềm và phần cứng mới nhất để đảm bảo kết quả tốt nhất và sản phẩm chất lượng cao nhất.

Chúng tôi cũng cung cấp dịch vụ tư vấn để giúp bạn với toàn bộ quá trình, từ khái niệm ban đầu đến giai đoạn sản xuất cuối cùng.và khả năng sản xuấtNhóm của chúng tôi cũng có thể cung cấp hỗ trợ kỹ thuật và hướng dẫn để đảm bảo rằng dự án của bạn được hoàn thành đúng thời gian và trong ngân sách.

Dịch vụ lắp ráp PCB SMT của chúng tôi bao gồm đặt thành phần, hàn, thử nghiệm và kiểm tra. Chúng tôi sử dụng công nghệ mới nhất để đảm bảo rằng tất cả các sản phẩm của chúng tôi đáp ứng các tiêu chuẩn chất lượng cao nhất.Chúng tôi cũng cung cấp hỗ trợ sau bán hàng để đảm bảo rằng khách hàng của chúng tôi hài lòng với mua hàng của họ.



Bao bì và vận chuyển:

Bao bì và vận chuyển bộ PCB SMT

  • Tất cả các bảng mạch in (PCB) được lắp ráp sẽ được bao bọc trong túi chống tĩnh để ngăn ngừa thiệt hại tĩnh.
  • Mỗi PCB sẽ được đóng gói trong một hộp riêng biệt với bao bì bong bóng và sau đó được đặt trong hộp vận chuyển.
  • Các hộp vận chuyển sẽ được đánh dấu với địa chỉ của người nhận và đóng gói với đủ vật liệu đóng gói để ngăn chặn hộp bị hư hại trong quá trình vận chuyển.
  • Các hộp sẽ được niêm phong bằng băng để đảm bảo nó được đóng chặt chẽ.
  • Hộp sẽ được vận chuyển thông qua một dịch vụ vận chuyển đáng tin cậy.


FAQ:

  • Hỏi:Bộ PCB SMT là gì?
    A:Bộ PCB SMT là một quá trình gắn các thành phần gắn bề mặt vào một bảng mạch in (PCB) bằng cách sử dụng stencil và dán.
  • Hỏi:Các thành phần nào được sử dụng trong Bộ PCB SMT?
    A:Bộ PCB SMT thường sử dụng các thành phần như điện trở, tụ, mạch tích hợp và kết nối.
  • Hỏi:Quá trình lắp ráp PCB SMT là gì?
    A:Quá trình lắp ráp PCB SMT bao gồm áp dụng bột hàn lên PCB, đặt các thành phần trên PCB, tái chảy các thành phần và kiểm tra sản phẩm hoàn thiện.
  • Hỏi:Ưu điểm của bộ PCB SMT là gì?
    A:Bộ PCB SMT cung cấp một số lợi thế như kích thước thành phần nhỏ hơn, mật độ thành phần cao hơn, chi phí sản xuất thấp hơn và độ tin cậy được cải thiện.
  • Hỏi:Thời gian dẫn đầu cho SMT PCB Assembly là bao nhiêu?
    A:Thời gian dẫn đầu cho việc lắp ráp PCB SMT sẽ thay đổi tùy thuộc vào sự phức tạp của dự án và sự sẵn có của các thành phần.
